ピン角加工の設計変更によるコストダウン
提案内容 | コの字 角部をピン角からRに変える |
---|---|
提案効果 | コストダウン、リードタイム短縮 |
![ピン角加工の設計変更によるコストダウン | 試作・量産 スピード切削加工.com](https://machining-lathe.com/cms/wp-content/uploads/2024/03/35e1072a9aa3807ef56a94f5c568cf38-600x450.jpg)

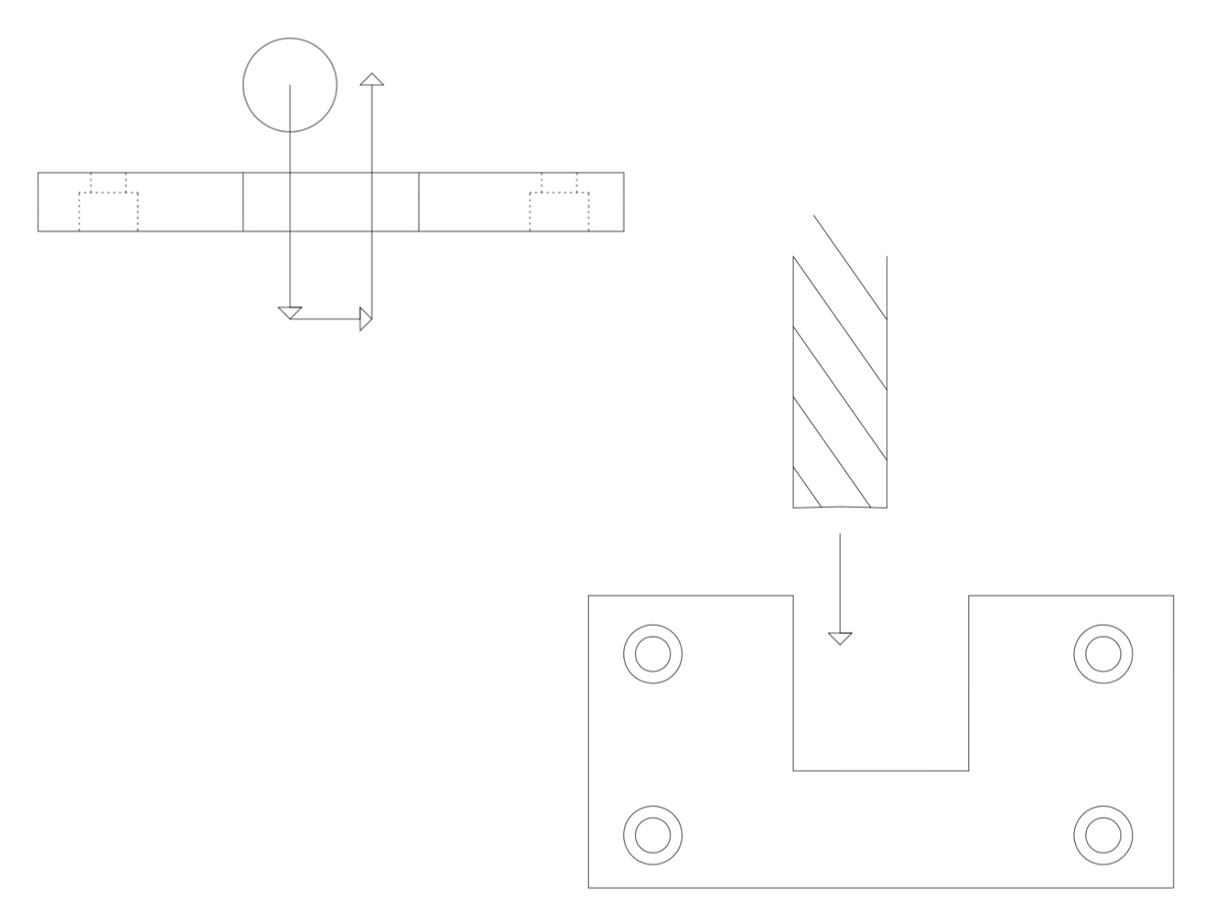

Before
フライス加工で コの字形状を加工する際、角部がピン角だと、エンドミルを縦に入れてコの字に加工し、その後、チャッキングをし直してザグリ加工をする必要があるため、時間がかかってしまいます。
![ピン角加工の設計変更によるコストダウン | 試作・量産 スピード切削加工.com](https://machining-lathe.com/cms/wp-content/uploads/2024/03/957cccb87eb7361d712186bb1001a7e7-600x450.jpg)
After
コの字の角をRにすることで、通常のエンドミルで加工ができるため、チャッキングをし直さずに、ザグリと同じ工程で加工ができるようになります。その結果、コストダウンとリードタイムの短縮に繋がります。
Point
コの字の箇所が他製品との勘合部にならない場合には、R形状にすることをご検討ください。コストダウンとリードタイムの短縮を実現できる場合が多いです。
