シャフトとは

シャフトは、動力を伝達するために用いられる、棒状の回転軸部品です。
大きな力がかかる箇所に用いられることが多く、ねじれ強度や、圧縮強度などが高いことが求められます。
当社のシャフト加工の特長
01
シャフト径:φ3mm~65mm
長さ:~200mm、最長1m(両端削り)
幅広いワークサイズに対応
02
最短納期1日~
短納期対応
1個からの試作も可能
03
複合旋盤による高精度加工 同軸度:10μm、表面粗さ:Ra0.4まで突き詰め可能
04
長尺シャフト、フランジ付きシャフト、ダンパーシャフト、ローレット加工など、 様々なシャフト加工に対応
05
チタンや、インバーなどの 難削材にも対応可能
06
1個から、数百個程度の量産まで
対応可能
当社では、複合旋盤でシャフト加工しているため、通常のNC旋盤で加工するよりQCDの向上を実現可能です。複合旋盤のセンター機能で、両端のセンター押しができるため、長尺シャフトでも高精度に加工できます。
また、チタンやインバーなどの難削材にも対応可能です。最短納期1日~、1個からの試作も行います。
長尺シャフト、フランジ付きシャフト、ダンパーシャフト、ローレット加工など、様々なシャフト加工に対応しておりますので、シャフト加工でお困りごとがございましたら、お気軽にお問い合わせください。
*当社では、円筒研削盤と自動旋盤を保有していないため、ミクロン単位の小径長尺シャフトの量産は不得意としています。また、内径止まり穴のキー溝加工が必要なシャフトも対応していません。
(例)幾何公差±0.003、φ10×60mm / H7公差、φ3×15mm
当社のシャフト加工事例
SUS303 シャフト
詳細はこちら本製品は、シャフトの先端を六角加工をする必要があり、時間がかかります。
当社では、バーフィーダー付複合旋盤で加工を行っているため、1度セットすれば、長時間無人で運転ができ、高効率に加工が可能です。
トラックコンテナ 架台部分の位置決め用 シャフト(重切削)
詳細はこちら本製品は、削り代が大きいため、重切削が可能な「INTEGREX200ⅡY」で加工しています。INTEGREX200ⅡYは、主軸サイズが10インチと比較的大きく、サイズの大きなワークを、効率よく加工するのに適しています。
その他のシャフト加工事例
-
カムシャフト
公差 : 内径±0.01、位置度0.1、面粗度Ra0.4 サイズ : φ35x110 ロット : 20個程度 材質 : SUS304 業界 : 産業用制御機器 -
軸受けシャフト
公差 : 同軸度0.03・軸シャフト部公差±0.005 サイズ : φ22x160L ロット : 20個程度 材質 : SUS316L 業界 : 産業用制御機器 -
トラックコンテナ 架台部分の位置決め用 シャフト(ねじ切り)
公差 : M49×P5 サイズ : φ80×230 ロット : 20個程度 材質 : S45C 業界 : 自動車・EV -

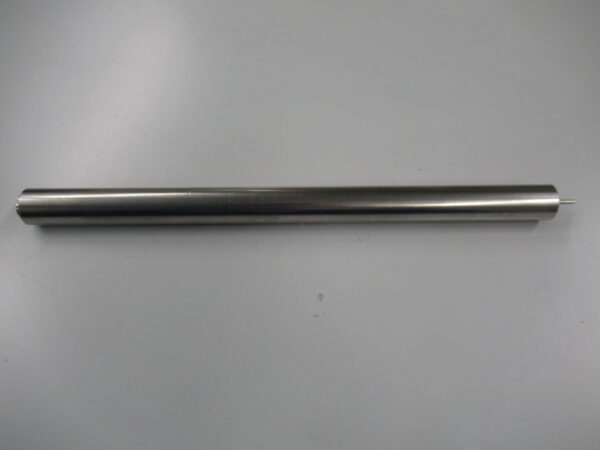

食品機械用シャフト
公差 : φ2±0.015 12L サイズ : φ17×280L ロット : 30個程度 材質 : SUS304 業界 : 食品機械 -

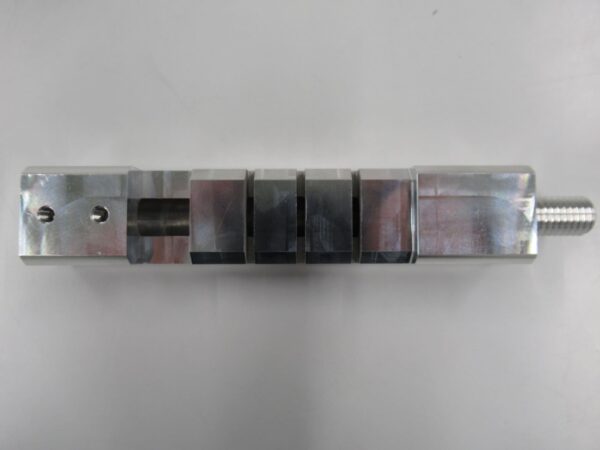

シャフト スリット溝加工
公差 : 直角度0.05 サイズ : 19×22×135 ロット : 50個程度 材質 : A5056 業界 : 半導体製造装置
シャフト加工 関連情報
-
サブスピンドル機能付き複合旋盤加工によるシャフト加工のメリット
シャフト加工においては、「高精度の確保」「加工時間の短縮」「たわみの抑制」といった複数の課題を同時に解決する必要があります。特にL/D比が高い細長いシャフトの加工では、寸法のバラつきやびびりによる品質低下が問題となりやす […]詳細はこちら
-
シャフトの溝加工(キー溝・スリット溝・V溝・O溝・アリ溝加工)
シャフト部品に施される「溝加工」は、単なる形状加工にとどまらず、部品の性能・信頼性・長寿命を左右する重要な工程です。キー溝やスリット溝、V溝、Oリング溝、さらにはアリ溝など、その用途や目的に応じて求められる精度や機能は大 […]詳細はこちら
-
シャフトの旋盤加工におけるよくある課題と対策
シャフトの旋盤加工は、設計段階からの配慮が品質やコストに大きく影響します。本記事では、シャフト加工においてよく直面する課題と、それに対する当社の対応および設計時に考慮すべきポイントについて解説します。 長尺シャフトのたわ […]詳細はこちら
-
シャフト加工で複合旋盤を活用するメリット
シャフト加工において、高精度・高効率を実現するためには、複合旋盤の活用が不可欠です。本記事では、複合旋盤がもたらす生産性向上・加工精度の向上・コストダウンという3つの大きなメリットについて詳しく解説します。 工程集約によ […]詳細はこちら
-
坂本電機製作所のシャフト加工・製作
