R指定によるリードタイムの短縮とコストダウン
提案内容 | R0.2以下→R0.3以下への変更 |
---|---|
提案効果 | コストダウン、リードタイムの短縮 |
![R指定によるリードタイムの短縮とコストダウン | 試作・量産 スピード切削加工.com](https://machining-lathe.com/cms/wp-content/uploads/2024/01/before-3-600x450.jpg)

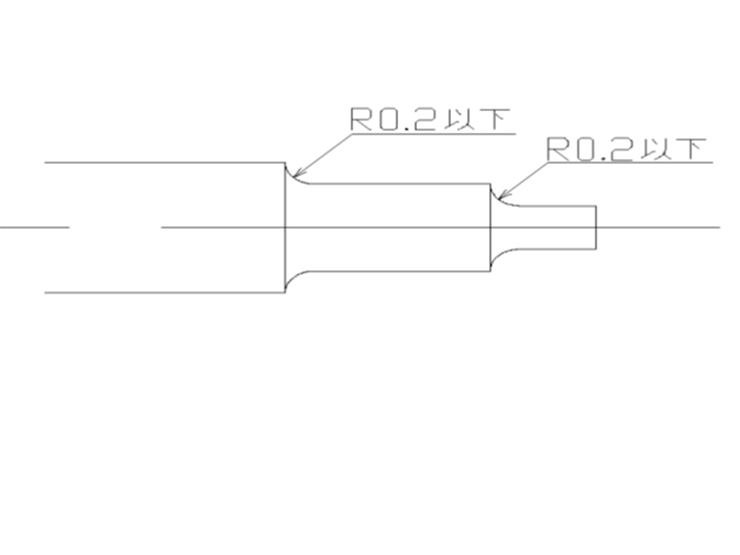

Before
図面表記がR0.2以下となっている場合、旋盤チップのノーズR0.2で加工後(実測がR0.23程)に、隅の部分のみ、ヌスミを入れたりする必要があります。そのため、工数が増えてしまい、コストアップにつながります。
ノーズR0.1の旋盤チップで加工することも可能ですが、ノーズR0.1の旋盤チップは欠損しやすく、コストアップに繋がる場合が多いです。
![R指定によるリードタイムの短縮とコストダウン | 試作・量産 スピード切削加工.com](https://machining-lathe.com/cms/wp-content/uploads/2024/01/after-2-600x450.jpg)
After
可能であれば、R0.3以下のR指示に変更いただくことで、ノーズR0.2のチップでも公差内に容易に入れることができるため、加工工数が減り、コストダウンに繋がります。
Point
実際の加工では、チップ先端よりもRは、大きくなってしまいます。また、既製品のチップの先端は、R0.2・0.4・0.8・1.2が多いため、R○○以下をつける場合、既存の旋盤チップに合わせて、R0.3以下の表記にしていただけますと、コストダウンに繋がります。
