QCD向上提案事例

長尺シャフトの寸法公差の指定箇所変更によるリードタイムの短縮

提案内容

寸法公差の指定を必要な箇所のみにする

提案効果

コストダウン・リードタイムの短縮

長尺シャフトの寸法公差の指定箇所変更によるリードタイムの短縮 | 精密切削 スピード加工センター.com

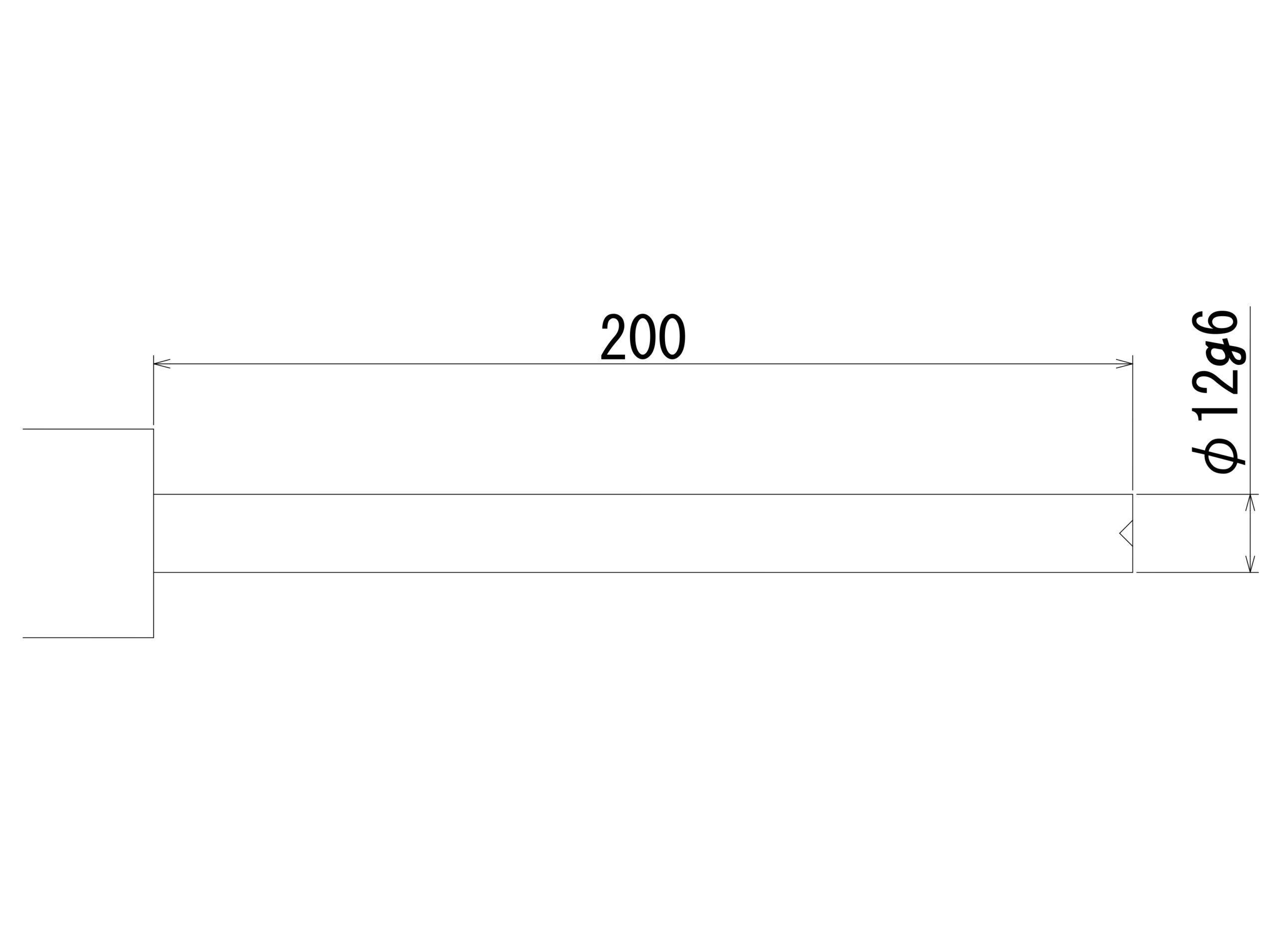

Before

長尺シャフトの全体に寸法精度の指定があったため、一部手仕上げを行って所定の精度を出していました。

長尺シャフトの寸法公差の指定箇所変更によるリードタイムの短縮 | 精密切削 スピード加工センター.com

After

実際には、シャフトの両端のみ寸法公差が必要で、中央部は精度が不要であるということでした。シャフトの両端のみ寸法公差が必要ということであれば、加工後に手作業で仕上げをする必要がなくなる場合が多いため、リードタイムの短縮とコストダウンに繋がります。

Point

寸法公差の指定を両端(一部)のみにしていただくことで、リードタイムの短縮とコストダウンに繋がります。

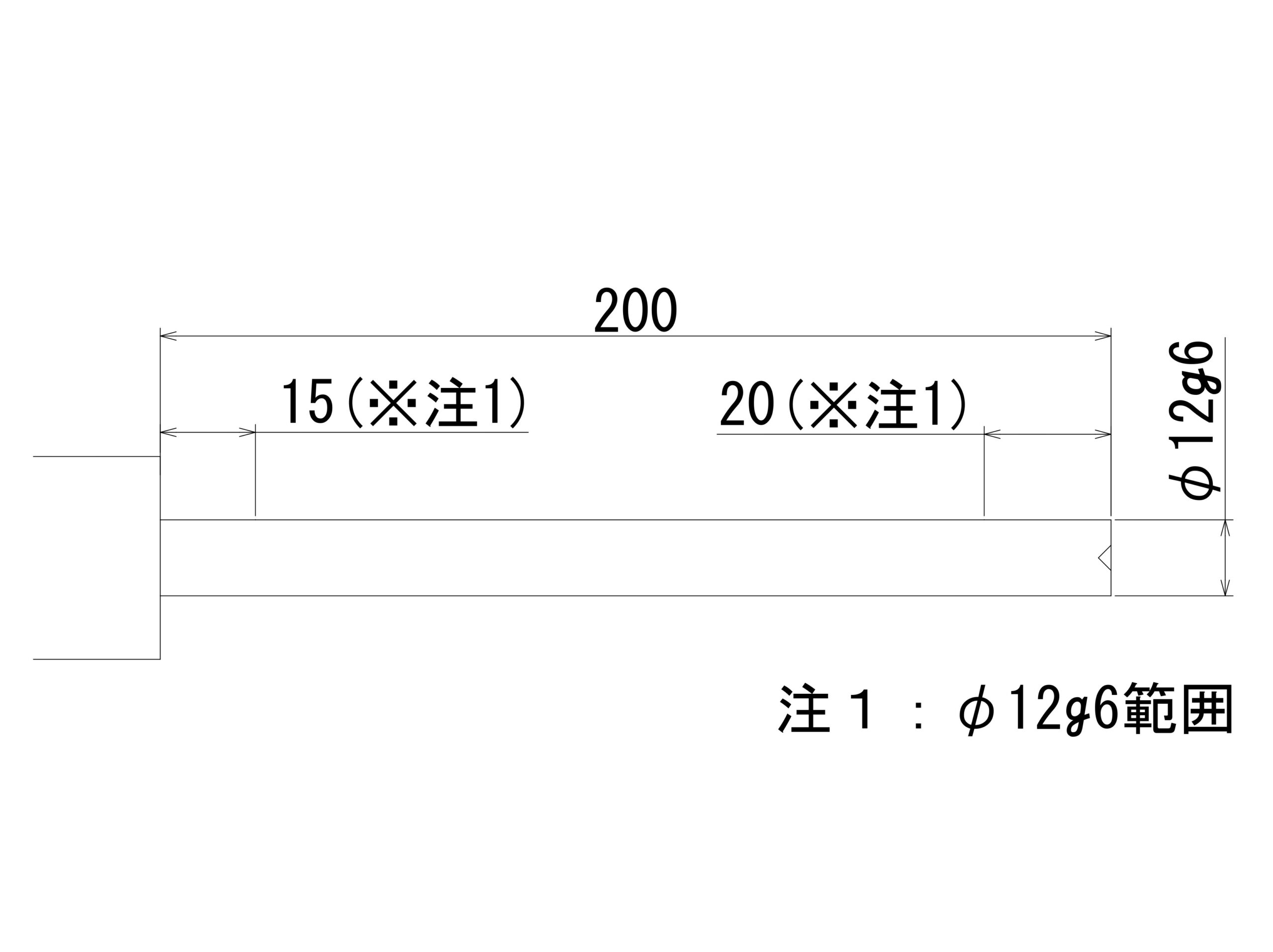

また、下図のように、図面に段差を設けていただくことで、境界線が明確になり、寸法確認が容易になります。これにより、確認作業が減り、全体の作業時間の短縮できます。
