抜き穴形状の見直しよるストダウン

提案内容	抜き穴の角形状の任意化
提案効果	加工工程の省略

Before

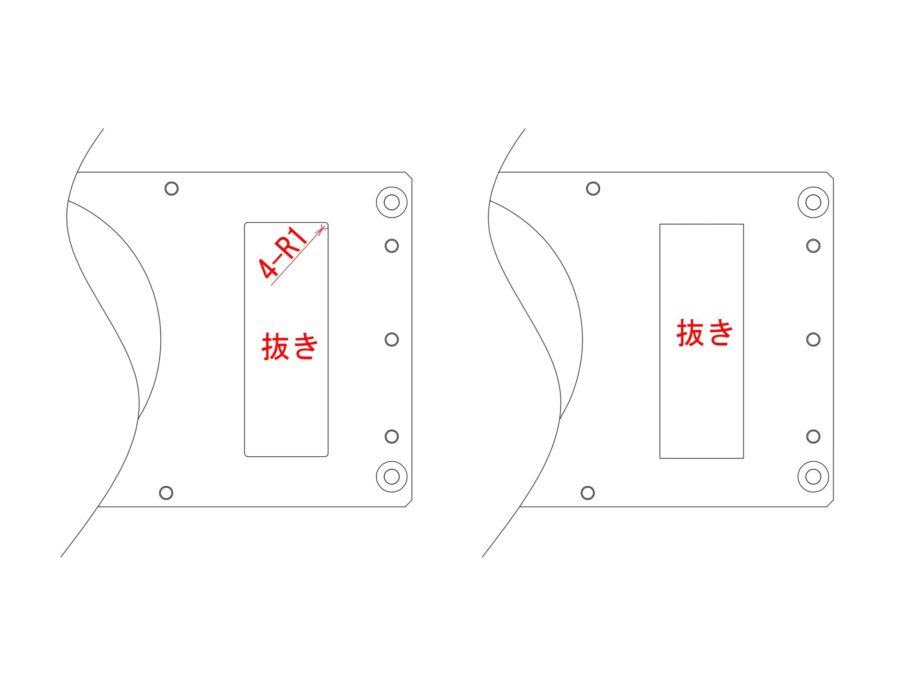

部品の抜き穴に対して、ピン角や小径Rの指示がある場合、通常のマシニング加工では対応が難しく、ワイヤーカット（放電加工）を追加する必要があります。

この追加工程により、加工リードタイムの増加や製造コストの上昇が避けられません。

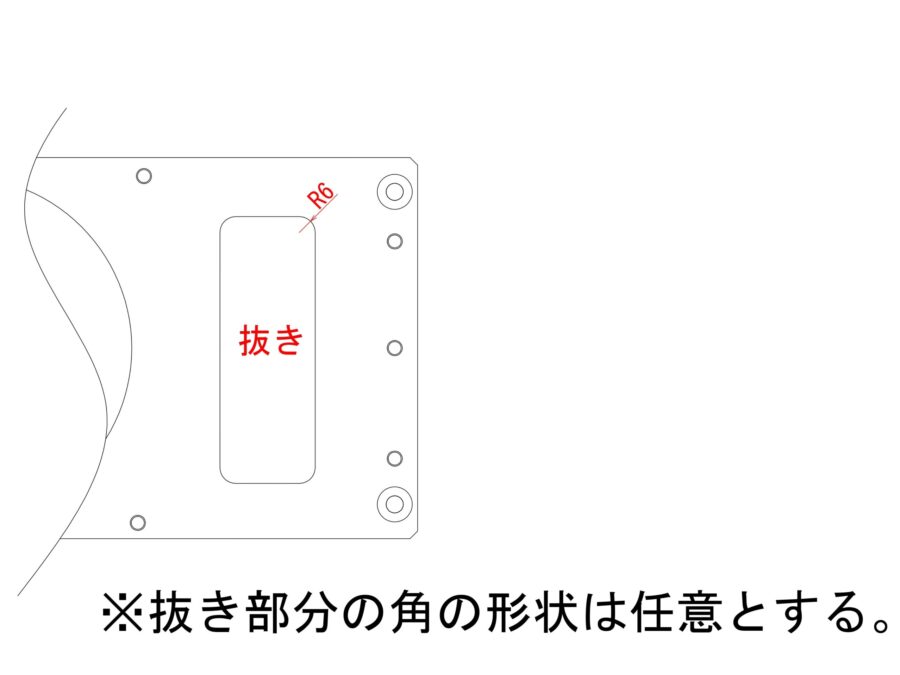

抜き穴の角部形状を「任意R」でご指示いただくことで、ワイヤーカット工程を省略でき、マシニングセンタのみでの一括加工が可能になります。その結果、リードタイムを短縮でき、コスト面でも大きなメリットを得られます。

当社では、ワイヤ放電加工機を自社保有しており、ピン角や小径Rが必要なケースでも対応可能です。しかし、抜き穴の角形状を任意Rとすることで、当社にて最適なR寸法を設定できるため、設計意図を損なうことなく、スムーズな加工が実現します。
