六角形状部品における六角棒材の活用による工程改善

提案内容	六角棒材の使用
提案効果	加工工程の省略

Before

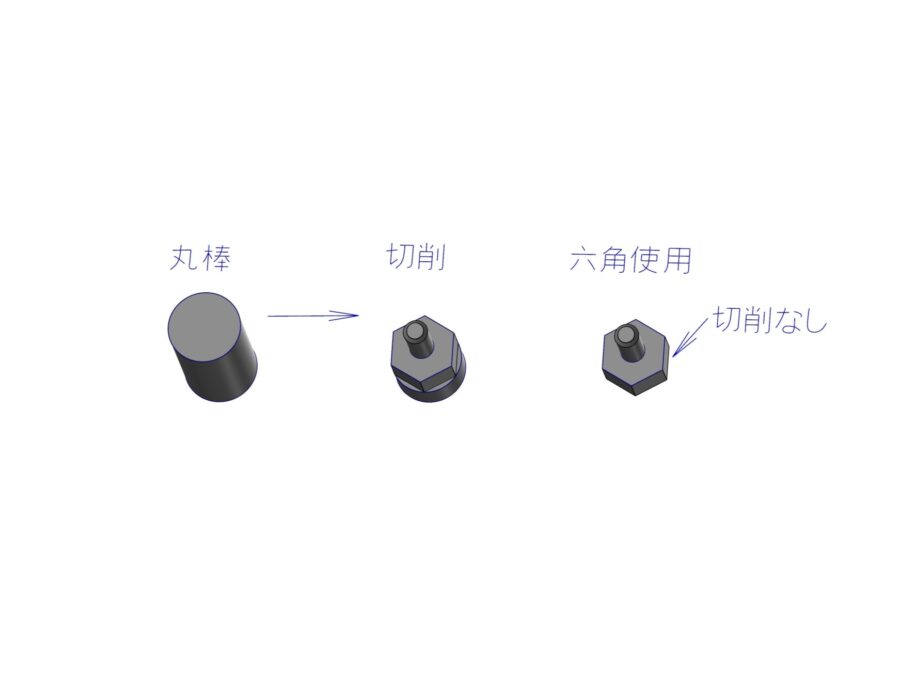

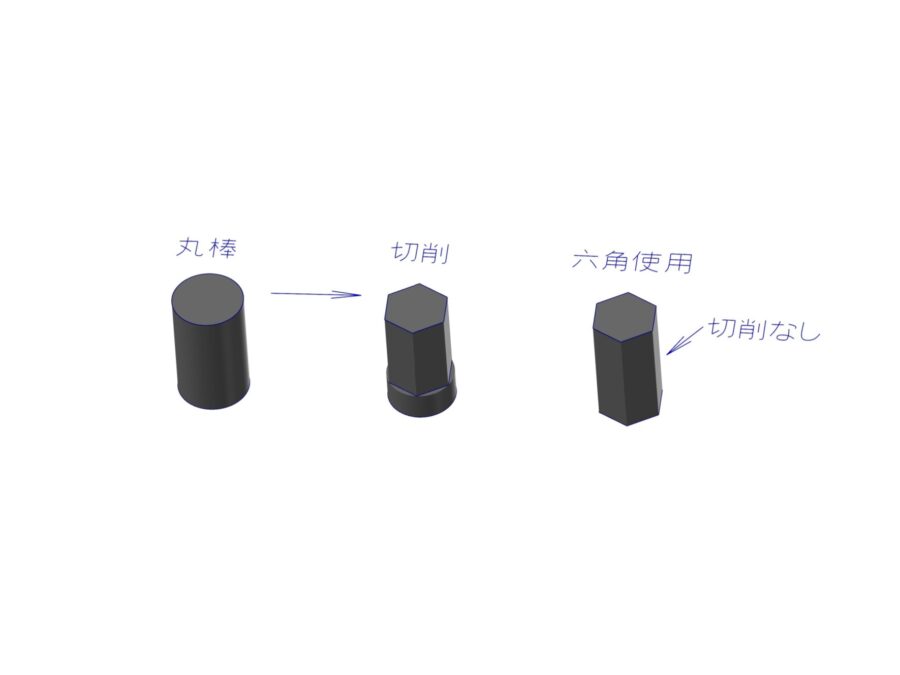

六角形状の部品を製作する際、一般的には丸棒を使用し、エンドミルで六角形状に削り出す加工方法が取られます。しかしこの方法では、加工時間が長くなりがちです。

また、通常のNC旋盤では対応が難しく、複合旋盤の活用が必須です。

母材に六角棒材を使用することで、その分切削工程が削減できるため、リードタイムの短縮に繋がります。

六角棒剤は、丸棒からの削り出しと比較し、±0.1程度の公差幅があります。そのため、六角部に精度が必要な場合は、丸棒からの削り出しを推奨しています。

一方、厳密な六角精度が不要な場合では、六角棒を使用することで、コストダウンとリードタイムの短縮が可能です。
