スリット加工における精度穴の公差管理：リードタイム短縮

提案内容	図面に「公差はスリット前寸法で可」と記載いただく
提案効果	リードタイムの短縮

Before

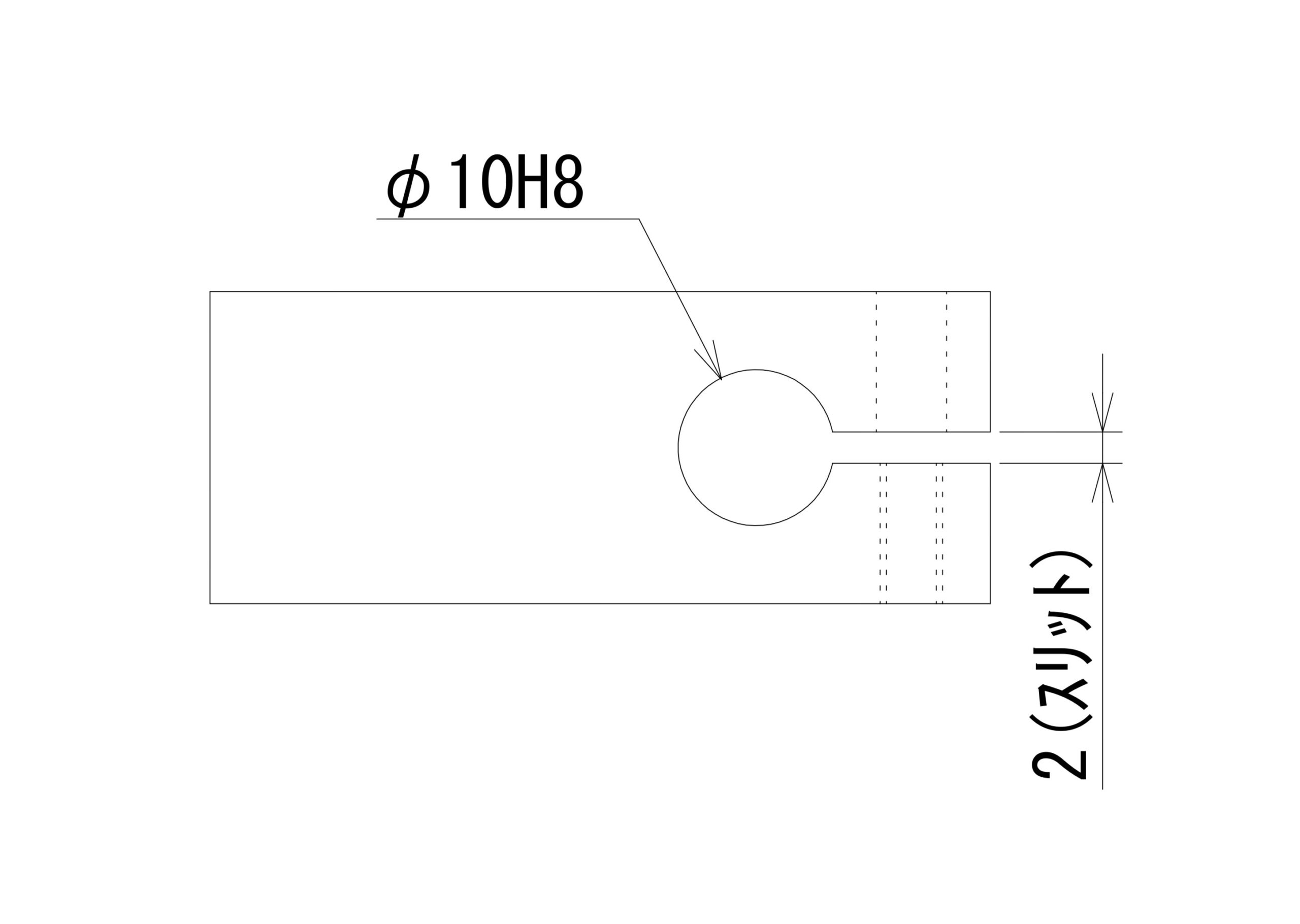

シャフトなどを締め付けるための精度穴とスリット加工の依頼を頻繁にいただきます。しかし、スリット加工を行うことで精度穴が変形し、公差外になってしまうことが多く見られます。

実際には、多くの製品でスリット加工後の穴精度は厳密に求められておらず、スリット前の寸法を満たしていれば問題にならないケースがほとんどです。しかし、そのことが図面に明記されていないため、都度お客様に確認を取る必要があり、そのやり取りに時間を要することでリードタイムの増加を招いてしまいます。

図面上に「公差はスリット前寸法で可」と記載することで、見積もりや加工の進行がスムーズになります。事前確認の手間が省けるため、リードタイムを短縮でき、より迅速な製造対応が可能になります。

スリット加工を施すと、精度穴は基本的に狭まる方向に変形するため、公差が厳しすぎるとシャフトを挿入しにくくなります。設計段階で、余裕を持った公差設定を行うことで、加工後の組み付け性を向上させることができます。スムーズな製造と品質確保のために、この方法をぜひご検討ください。
