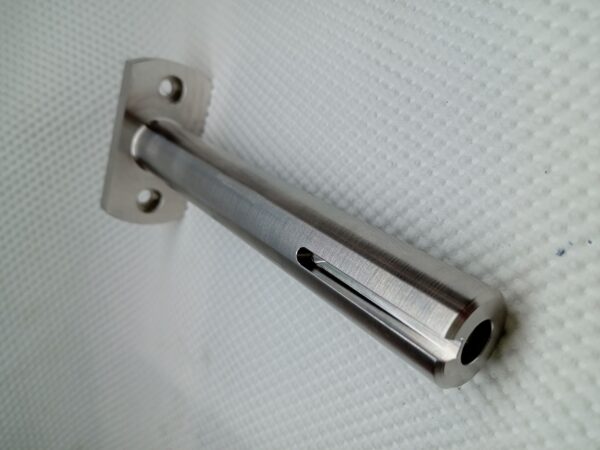

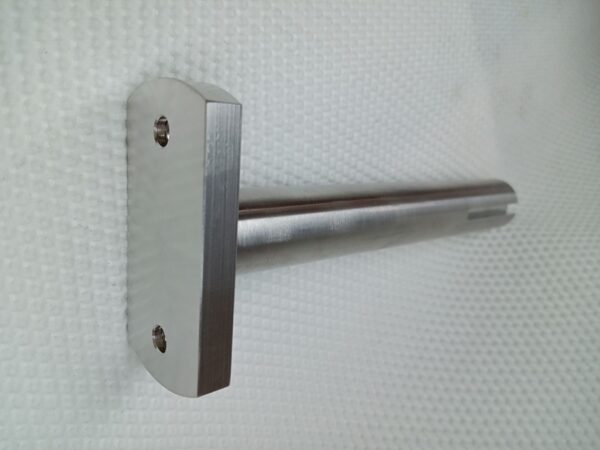

SUS304 フランジシャフト



材質 | SUS304 |
---|---|
加工方法 | 複合旋盤加工 |
業界 | 食品機械 |
サイズ | φ5×200 |
公差 | 外径公差g6、直角度0.05 |
ロット | 50個程度 |
概要
こちらは、食品業界で使用されるフランジシャフトです。複合旋盤で加工を行っております。
本製品は、キー溝加工、端面の座グリ加工、精度穴加工を必要とする複雑形状であり、一般的な2軸旋盤では加工が難しいです。当社が保有する複合旋盤が活きた事例といえます。
さらに、製品には以下のような厳しい精度要求が課されています。
・全長200mmに対し、軸径が全て9μm以内
・フランジと軸の直角度が0.03以内
これらを満たすため、切り欠き加工・キー溝加工をワンチャッキングで完結できる複合旋盤の強みが大きく貢献しました。段取り替えを行わずに一度の把持で全工程を完了させることで、精度悪化を防ぎながら、要求される幾何公差を安定してクリアしています。
